Catálogo técnico

Sistemas industrializados ECOMOD

Una plataforma técnica adaptable a la geometría, la estructura y la estrategia de obra de cada proyecto. Estos son los nueve sistemas de referencia, agrupados por familia.

Fachadas y envolvente

Fachada colgadaC-6000Entre forjadosFEF-2750Balcón con fajaBLC-FAJAPlanta bajaFPB-3500

Remates y protección

BarandillasBAR-600Pretil coronaciónPRE-1150Pretil gran desarrolloPRE-2000

Cerramientos interiores

MedianerasMED-2700Medianeras planta bajaMEDPB-3500

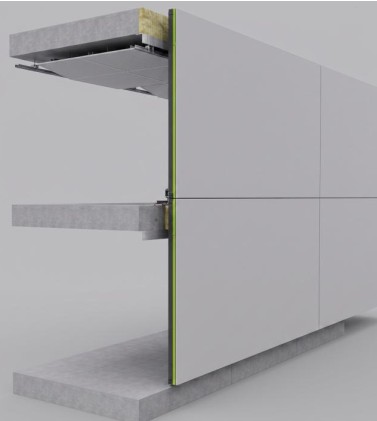

Fachada colgada industrializada
Fachada colgada C-6000

Fachada colgada industrializada

Sistema de fachada colgada de gran formato, fabricado en taller y preparado para montaje rápido en obra. Orientado a paños repetitivos, envolventes de gran superficie y proyectos donde interesa maximizar la industrialización.

Composición técnica

  • check_smallEstructura portante de panel
  • check_smallAislamiento térmico / acústico integrado
  • check_smallPanel técnico exterior (tipo TABIHAUS o equivalente)
  • check_smallRevestimiento exterior: imprimación, capa armada, malla de refuerzo y acabado continuo
  • check_smallJuntas, selladores, remates, pletinas, anclajes y fijaciones

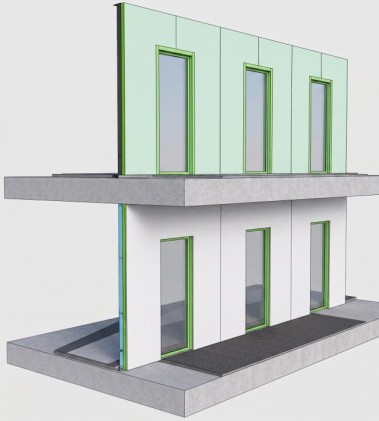

Fachada entre forjados
Cerramiento vertical FEF-2750

Fachada entre forjados

Sistema de fachada industrializada entre forjados, diseñado para cerrar los paños dentro de la altura útil de planta. Permite adelantar producción fuera de obra y reducir trabajos húmedos en fachada.

Composición técnica

  • check_smallBastidor metálico galvanizado
  • check_smallAislamiento integrado
  • check_smallPanel exterior técnico
  • check_smallRevestimiento exterior armado
  • check_smallAnclajes, pletinas, tornillería, juntas EPDM/Flexiband o equivalentes, remates perimetrales y selladores

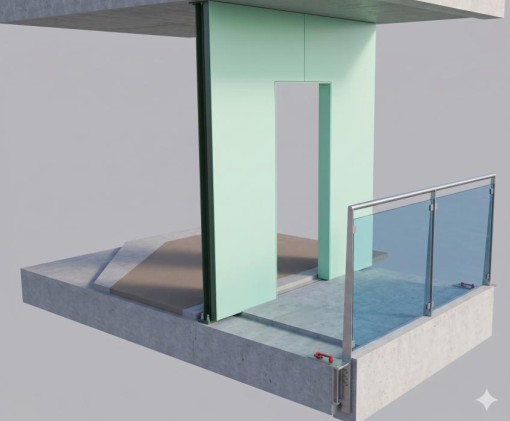

Fachada de balcón con faja técnica
Balcón / terraza BLC-FAJA

Fachada de balcón con faja técnica

Solución para balcones y terrazas donde el sistema gana valor: panel principal entre forjados más faja técnica independiente para resolver el canto de forjado.

Composición técnica

  • check_smallPanel entre forjados
  • check_smallFaja de canto
  • check_smallEncuentros controlados
  • check_smallJuntas, sellados y anclajes previstos desde proyecto
Barandillas industrializadas
Protección / balcón BAR-600

Barandillas industrializadas

Sistema completo de barandilla asociado a balcones ECOMOD, desarrollado para integrar estructura metálica, vidrio, fijaciones y montaje con un único criterio industrializado.

Composición técnica

  • check_smallEstructura metálica con candeleros y tubo superior
  • check_smallVidrio laminado de seguridad según definición de proyecto
  • check_smallPinzas o grapas de fijación
  • check_smallTornillería y accesorios compatibles
  • check_smallTratamiento superficial: galvanizado, lacado o solución equivalente

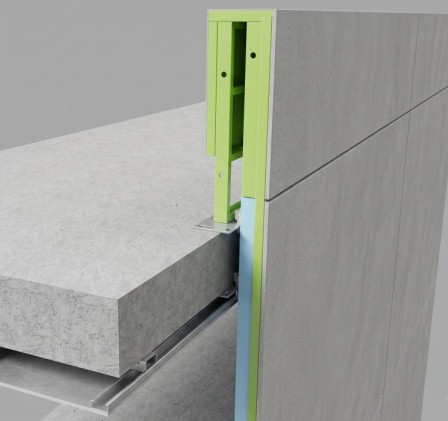

Pretil industrializado
Coronación PRE-1150

Pretil industrializado

Pretil industrializado de coronación previsto como remate técnico superior del sistema de fachada. Aporta continuidad estética, cierre superior y control de encuentros.

Composición técnica

  • check_smallSubestructura metálica galvanizada
  • check_smallPaneles técnicos exteriores
  • check_smallRevestimiento compatible con el sistema de fachada
  • check_smallRemates de coronación, pieza de composite, zabaleta, juntas, selladores y bandas de estanqueidad
  • check_smallDoble sistema de anclaje/fijación al panel y al soporte
Pretil industrializado de gran desarrollo
Coronación PRE-2000

Pretil industrializado de gran desarrollo

Pretil industrializado de mayor desarrollo frontal para zonas con balcón inferior, donde el elemento debe resolver simultáneamente la coronación y el tapado del canto de forjado.

Composición técnica

  • check_smallSubestructura metálica galvanizada reforzada
  • check_smallPaneles técnicos en caras expuestas y retornos
  • check_smallSistema exterior con capa armada y acabado continuo
  • check_smallRemates de borde, coronación, juntas, EPDM/Flexiband o equivalentes
  • check_smallAnclajes superiores e inferiores
Fachada industrializada de planta baja
Planta baja FPB-3500

Fachada industrializada de planta baja

Sistema específico para planta baja, concebido como tipología propia por su mayor altura, exposición a impactos, remates inferiores y condiciones de montaje.

Composición técnica

  • check_smallBastidor metálico galvanizado
  • check_smallAislamiento interior
  • check_smallPanel exterior técnico
  • check_smallRevestimiento exterior armado
  • check_smallRefuerzos, remates inferiores y superiores
  • check_smallJuntas, bandas de estanqueidad, selladores, anclajes y tornillería
Medianeras industrializadas
Cerramiento interior MED-2700

Medianeras industrializadas

Sistema de medianera industrializada para plantas tipo, concebido como cerramiento interior industrializado con anclaje a suelo y techo.

Composición técnica

  • check_smallPerfilería galvanizada M70
  • check_smallLana de roca de 70 mm
  • check_smallPanel técnico tipo TABIHAUS 30+8 por ambas caras
  • check_smallÁngulos galvanizados para anclaje a suelo y techo
  • check_smallFijaciones a hormigón, tornillería, selladores y juntas

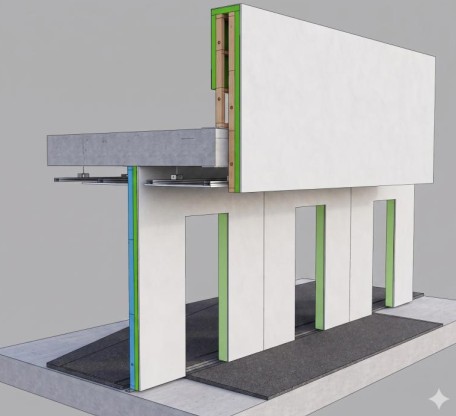

Medianeras industrializadas de planta baja
Cerramiento interior MEDPB-3500

Medianeras industrializadas de planta baja

Sistema de medianera industrializada adaptado a planta baja, con mayor altura y especial atención a aplomado, rigidez durante montaje y control de juntas verticales.

Composición técnica

  • check_smallPerfilería galvanizada M70
  • check_smallLana de roca
  • check_smallPanel técnico por ambas caras
  • check_smallÁngulos de anclaje a suelo y techo
  • check_smallTornillería, fijaciones, selladores y materiales auxiliares
Tipologías de fachada

Familias de solución

F1

Paño plano

Panel repetitivo entre forjados, sin faja exterior de canto.

F2

Balcón + faja

Tipología dominante en residencial con terrazas.

F3

Retorno / cambio de plano

Geometrías en L, patios abiertos y alta densidad de encuentros.

F4

Singular

Esquinas, coronaciones, arranques, cambios de material y encuentros especiales.

La fachada deja de ser una media única: se mide, se diseña y se resuelve por familias de solución.

Otras líneas ECOMOD

Más alla de la fachada

bathtub Baños industrializados
countertops Cocinas industrializadas
dashboard Módulos técnicos
home_work Vivienda modular en steel frame
cabin Espacios temporales y módulos transportables
meeting_room Alojamientos, oficinas auxiliares y vestuarios de obra

Líneas de sistema mencionadas a título informativo. El desarrollo técnico se define por proyecto.

Preguntas frecuentes

Sobre el catálogo de sistemas

¿Cuántos sistemas industrializados tiene el catálogo ECOMOD?

Nueve sistemas de referencia agrupados en tres familias: fachada y envolvente (fachada colgada, entre forjados, balcón con faja, planta baja), remates y protección (barandillas, pretil de coronación, pretil de gran desarrollo) y cerramientos interiores (medianeras de planta tipo y de planta baja).

¿Cómo se adapta el catálogo a cada proyecto?

Una plataforma técnica adaptable a la geometría, la estructura y la estrategia de obra de cada proyecto. Los nueve sistemas son la referencia de partida, agrupados además en cuatro tipologías de solución según la geometría del paño.

¿Qué sistemas cubren balcones y remates de coronación?

Las barandillas (BAR-600), el pretil de coronación (PRE-1150) y el pretil de gran desarrollo (PRE-2000) para zonas con balcón inferior, más la fachada de balcón con faja técnica (BLC-FAJA) para resolver el canto de forjado.

¿ECOMOD fabrica también baños, cocinas o vivienda modular?

El catálogo documentado hoy es la envolvente del edificio -fachadas y medianeras-. ECOMOD referencia a título informativo otras líneas de la casa (baños y cocinas industrializados, módulos técnicos, vivienda modular en steel frame, espacios temporales); su desarrollo técnico se define por proyecto.
