Fachadas industrializadas

Fachadas y envolventes fabricadas en taller

Panos colgados, entre forjados, balcones con faja tecnica, planta baja, pretiles y barandillas. Soluciones que trasladan complejidad al taller para ganar plazo y control en obra.

Composicion base

Anatomia multicapa del sistema

La solucion se disena como sistema completo: capas, anclajes, juntas, fuego, acustica, termica, estanqueidad y secuencia de montaje.

El orden y el espesor de capas se ajustan al objetivo termico, acustico y de proteccion de cada proyecto.

01 Acabado exterior Capa 01 Mortero / capa armada continua 02 Placa tecnica sulfato de Mg Capa 02 Rigidez y soporte de acabado 03 Nucleo aislante XPS Capa 03 Rotura de puente termico exterior 04 Estructura steel frame (CNC) Capa 04 Bastidor de acero conformado 05 Lana mineral en el alma Capa 05 Aislamiento acustico y termico 06 Camara tecnica interior Capa 06 Paso de instalaciones (si procede) 07 Doble placa de yeso laminado Capa 07 Acabado interior EXTERIOR INTERIOR
Sistemas

Soluciones de fachada y envolvente

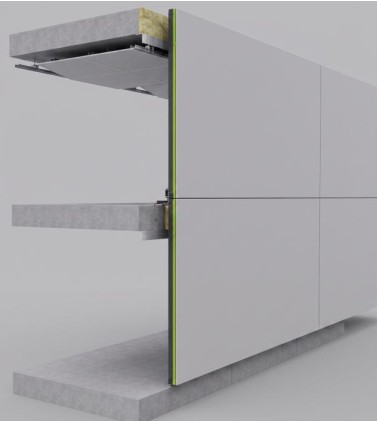

Fachada colgada industrializada
image C-6000 Sustituir en /img
Fachada colgada C-6000

Fachada colgada industrializada

Sistema de fachada colgada de gran formato, fabricado en taller y preparado para montaje rapido en obra. Orientado a panos repetitivos, envolventes de gran superficie y proyectos donde interesa maximizar la industrializacion.

Composicion tecnica

  • check_smallEstructura portante de panel
  • check_smallAislamiento termico / acustico integrado
  • check_smallPanel tecnico exterior (tipo TABIHAUS o equivalente)
  • check_smallRevestimiento exterior: imprimacion, capa armada, malla de refuerzo y acabado continuo
  • check_smallJuntas, selladores, remates, pletinas, anclajes y fijaciones

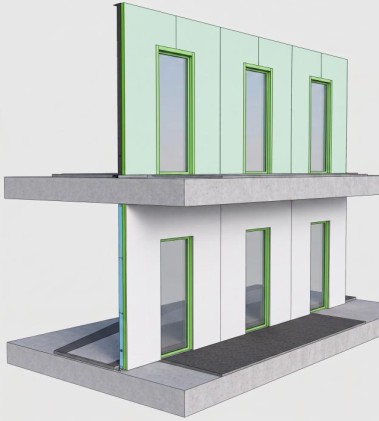

Fachada entre forjados
image FEF-2750 Sustituir en /img
Cerramiento vertical FEF-2750

Fachada entre forjados

Sistema de fachada industrializada entre forjados, disenado para cerrar los panos dentro de la altura util de planta. Permite adelantar produccion fuera de obra y reducir trabajos humedos en fachada.

Composicion tecnica

  • check_smallBastidor metalico galvanizado
  • check_smallAislamiento integrado
  • check_smallPanel exterior tecnico
  • check_smallRevestimiento exterior armado
  • check_smallAnclajes, pletinas, tornilleria, juntas EPDM/Flexiband o equivalentes, remates perimetrales y selladores

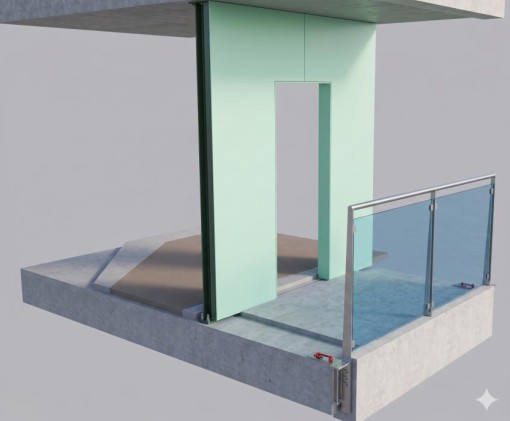

Fachada de balcon con faja tecnica
image BLC-FAJA Sustituir en /img
Balcon / terraza BLC-FAJA

Fachada de balcon con faja tecnica

Solucion para balcones y terrazas donde el sistema gana valor: panel principal entre forjados mas faja tecnica independiente para resolver el canto de forjado.

Composicion tecnica

  • check_smallPanel entre forjados
  • check_smallFaja de canto
  • check_smallEncuentros controlados
  • check_smallJuntas, sellados y anclajes previstos desde proyecto
Barandillas industrializadas
image BAR-600 Sustituir en /img
Proteccion / balcon BAR-600

Barandillas industrializadas

Sistema completo de barandilla asociado a balcones ECOMOD, desarrollado para integrar estructura metalica, vidrio, fijaciones y montaje con un unico criterio industrializado.

Composicion tecnica

  • check_smallEstructura metalica con candeleros y tubo superior
  • check_smallVidrio laminado de seguridad segun definicion de proyecto
  • check_smallPinzas o grapas de fijacion
  • check_smallTornilleria y accesorios compatibles
  • check_smallTratamiento superficial: galvanizado, lacado o solucion equivalente

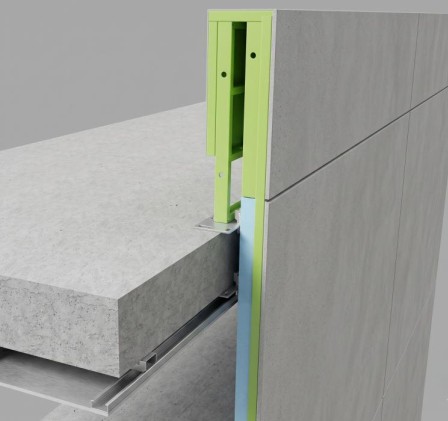

Pretil industrializado
image PRE-1150 Sustituir en /img
Coronacion PRE-1150

Pretil industrializado

Pretil industrializado de coronacion previsto como remate tecnico superior del sistema de fachada. Aporta continuidad estetica, cierre superior y control de encuentros.

Composicion tecnica

  • check_smallSubestructura metalica galvanizada
  • check_smallPaneles tecnicos exteriores
  • check_smallRevestimiento compatible con el sistema de fachada
  • check_smallRemates de coronacion, pieza de composite, zabaleta, juntas, selladores y bandas de estanqueidad
  • check_smallDoble sistema de anclaje/fijacion al panel y al soporte
Pretil industrializado de gran desarrollo
image PRE-2000 Sustituir en /img
Coronacion PRE-2000

Pretil industrializado de gran desarrollo

Pretil industrializado de mayor desarrollo frontal para zonas con balcon inferior, donde el elemento debe resolver simultaneamente la coronacion y el tapado del canto de forjado.

Composicion tecnica

  • check_smallSubestructura metalica galvanizada reforzada
  • check_smallPaneles tecnicos en caras expuestas y retornos
  • check_smallSistema exterior con capa armada y acabado continuo
  • check_smallRemates de borde, coronacion, juntas, EPDM/Flexiband o equivalentes
  • check_smallAnclajes superiores e inferiores

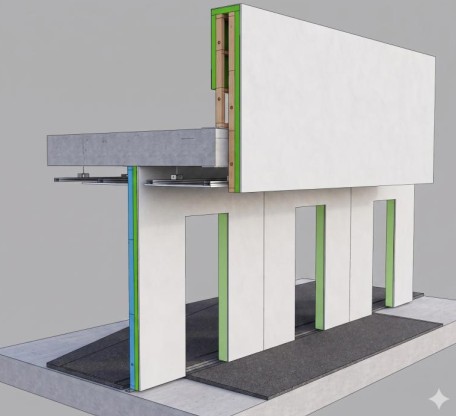

Fachada industrializada de planta baja
image FPB-3500 Sustituir en /img
Planta baja FPB-3500

Fachada industrializada de planta baja

Sistema especifico para planta baja, concebido como tipologia propia por su mayor altura, exposicion a impactos, remates inferiores y condiciones de montaje.

Composicion tecnica

  • check_smallBastidor metalico galvanizado
  • check_smallAislamiento interior
  • check_smallPanel exterior tecnico
  • check_smallRevestimiento exterior armado
  • check_smallRefuerzos, remates inferiores y superiores
  • check_smallJuntas, bandas de estanqueidad, selladores, anclajes y tornilleria
Prestaciones

Comportamiento del sistema

shield

Seguridad estructural

Anclajes, viento, flecha, rigidez y resolucion del canto de forjado.

device_thermostat

Comportamiento termico

Aislamiento continuo y reduccion de puentes termicos en la envolvente.

graphic_eq

Comportamiento acustico

Configuracion multicapa, masa interior y lana mineral.

local_fire_department

Seguridad en caso de incendio

Sistema completo de capas, sellados, encuentros y continuidad.

Nota tecnica. Los valores concretos se declaran por solucion validada, calculada y ensayada. El sistema se justifica como conjunto, no por capas aisladas.

Comparativa

Sistema tradicional vs. ECOMOD

Sistema tradicional

  • removeMortero monocapa
  • removeHoja exterior de ladrillo
  • removeAislamiento en camara
  • removeTrasdosado interior
  • removeOficios secuenciales
  • removeMas trabajos humedos
  • removeMas remates in situ
  • removeMas dependencia de coordinacion en obra

Sistema ECOMOD

  • check_smallPanel industrializado
  • check_smallMontaje planificado por tipologias
  • check_smallFaja tecnica en balcones
  • check_smallMenor exposicion a obra humeda
  • check_smallControl de juntas, ritmo y logistica
  • check_smallFabricacion en taller
  • check_smallTrazabilidad y control dimensional
  • check_smallMenos improvisacion en obra

La ventaja no esta solo en el material: esta en el control del sistema completo.

Estudiamos tu proyecto y definimos la solucion industrializable

Cada edificio tiene una geometria, una estructura y una estrategia de obra. ECOMOD analiza el proyecto, identifica las zonas industrializables y propone una solucion tecnica por tipologias.
